Chesapeake SonarWiz--海底處理快速入門指南

本指南將向您介紹如何在 SonarWiz 中導入和處理海底數據。

按照本步驟，您將學會如何

將海底數據導入 SonarWiz

對 sparker 和 boomer 數據應用帶通濾波器

底部跟蹤海底剖面

用潮汐或水深測量法對 SBP 數據進行地形校正

計算交點

聲學地平線數字化

創建聲學反射體之間的厚度報告

創建次表層等深線圖

導出具有固定垂直和水平比例的剖面圖



指南

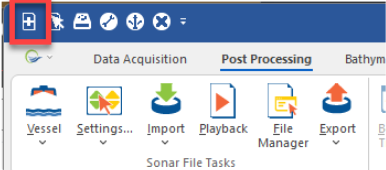

1. 單擊 “新建項目 ”圖標，打開 “創建新項目 ”對話框

2. 輸入項目名稱和項目文件夾，然后設置數據的大致位置。這可以通過輸入已知位置或從文件獲取--導航到項目中的單個文件來完成（注意：此時只需要一個文件來設置大地測量，而不考慮要處理的文件數量）。

單擊自動選擇 CRS 按鈕讓 SonarWiz 為您選擇 UTM 坐標系，或使用瀏覽坐標系按鈕自行設置項目坐標系。

3. 打開程序?qū)傩裕▎螕艟G色的 “雞腳 ”按鈕）

4. 選擇 “高級設置 ”頁面，查看 “默認水柱聲速 ”和 “默認沉積物聲速”。

5. 在程序中，轉到第二個選項卡 “后期處理”，然后選擇 “導入”。

6. 選擇要導入的數據文件?？赏瑫r(shí)選擇多個文件。

7. 在文件類型特定選項...按鈕中，您可以選擇文件格式和系統的特定選項。這通常是 SEG-Y 導入時正確提取位置和深度所必需的。

單擊 “確定 ”關閉 “文件類型特定選項 ”面板。

8. 在導入對話框中，選中 Sub-Bottom 可從文件中導入 Sub-Bottom。單擊 sub-bottom 旁邊的選項按鈕，設置要導入的導入通道。

9. 選擇一個或多個要導入的 SBP 文件，然后單擊導入

10. 海底數據將被載入程序。接下來的幾個步驟將利用增益、底軌和其他工具對數據進行調整，以生成漂亮的圖像。

11. 要查看海底剖面圖，可以雙擊地圖窗口或項目瀏覽器中的線條。(如果您的剖面圖與下圖不符，請不要擔心，我們會在下一步進行修復）

12. 要調整配置文件中的顏色，請單擊工具欄上的最后一個按鈕打開顏色窗口

將 “縮放模式 ”調整為 “手動”，然后用鼠標調整直方圖部件中的色彩映射，直到輪廓圖像看起來不錯。

在以下步驟中調整增益時，項目中的強度值直方圖將發生變化。您可能需要重新調整顏色，以使數據看起來更加美觀。

13. 寬帶信號源，如 Sparkers、Boomers 和 Air-Guns（非 chirp 系統）可能需要進行帶通濾波，以去除覆蓋整個剖面的低頻噪聲。在進行底部跟蹤之前，應先進行濾波。如果數字轉換器窗口未打開，請雙擊 SBP 文件并選擇數字轉換器的 “外觀 ”選項卡。單擊 “顯示光譜儀 ”圖標。

單擊光譜儀窗口上的 “外觀 ”按鈕可切換到對數頻率顯示，如下圖所示。

14. 在光譜儀窗口中，打開帶通濾波器。將高通滑塊設置為上截止頻率（從 2500 Hz 開始），將低通滑塊設置為下截止頻率（從 250 Hz 開始）。將 “窗口 ”設置為 “布萊克曼”，并將 “抽頭數 ”設置為 500 或更多。



當鼠標掃過 SBP 數字化儀中的數據時，光譜儀窗口將顯示藍色的原始數據和紅色的濾波數據。您希望通帶窗口只顯示紅色。如果在通帶處沒有出現削波，請?jiān)黾映轭^次數。

15. 在 “光譜儀 ”窗口中，單擊 “應用到文件 ”按鈕測試帶通濾波器。帶通濾波器設置正確后，低頻寬帶噪聲會明顯減少，如屏幕截圖所示：

您可以使用 “Make Others Like These ”工具將帶通濾波器應用于所有聲納文件，方法是右鍵單擊子底層文件層下的聲納文件。

當你想將一個文件的設置應用到多個文件時，該工具會非常有用。選擇帶通濾波器選項并單擊 “全部選中”，或使用復選框單獨選擇一個或多個文件。然后點擊 “確定”。

16. 如果數字化儀窗口未打開，請右鍵單擊文件并選擇 “底部跟蹤... ”選項，否則請選擇數字化儀的 “底部跟蹤 ”選項卡。設置空白區（從 ping 到低于任何明顯噪音的區域的距離）和閾值（變化檢測值），然后單擊 “全部跟蹤 ”按鈕。通常情況下，較低的數值能發現較小的變化，并能跟蹤水體中的噪音/魚類等。過高的數值會越過底部進入數據。在本例中，我使用的空白值為 100 米，閾值為 10。

17. 使用 “下一個 ”和 “上一個 ”按鈕瀏覽所有文件，直到文件結束。(另請參閱 “批量底軌 ”命令）

18. 增益控制。在 SBP 分析窗口中選擇 “外觀 ”選項卡，然后點擊 “增益設置 ”圖標。這將彈出增益控制窗口。注意：您只需在單個文件上進行這些設置，因?yàn)槲覀兩院髮⑹褂?“Make Like Others（使與其他文件相似）”選項復制這些設置。

這里有帶通濾波器、平疊加、水柱消隱選項和 AGC。嘗試不同的設置，看看哪種設置使圖像效果最佳。

結果：



19. 如果使用的是這個設置，那么我們就可以把其他設置做得和這個一樣。選擇文件，然后轉到 “像這樣制作其他文件”。

對話框會顯示要使用哪些文件以及進行哪些設置。您可以選擇所有文件，然后應用所有設置，這樣就會采用第一個文件的增益和其他更改。底軌不是一個選項，這也是我們最初這樣做的原因。

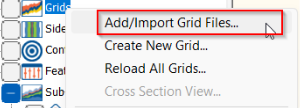

20. 下一步是將海底數據垂直對準測深面。右鍵單擊 “項目瀏覽器 ”的 “網格 ”分支，選擇 “添加/導入網格文件...”，將網格載入程序。

您可以在 “視圖 ”菜單中調整網格的陰影浮雕效果。

21. 單擊 “后處理 ”選項卡 > SBP 潮汐和垂直偏移...命令

選中啟用 “水深網格分離”，并從下拉菜單中選擇水深測量網格，然后選擇如圖所示的所有底層文件。

單擊 “確定”。

22. 下一步是計算 SBP 之間的交點。這樣，SonarWiz 就能在數字化儀中顯示相交剖面及其特征標記。它還可以在相交線之間設置導航跳轉（雙擊數字化儀中的相交線）。

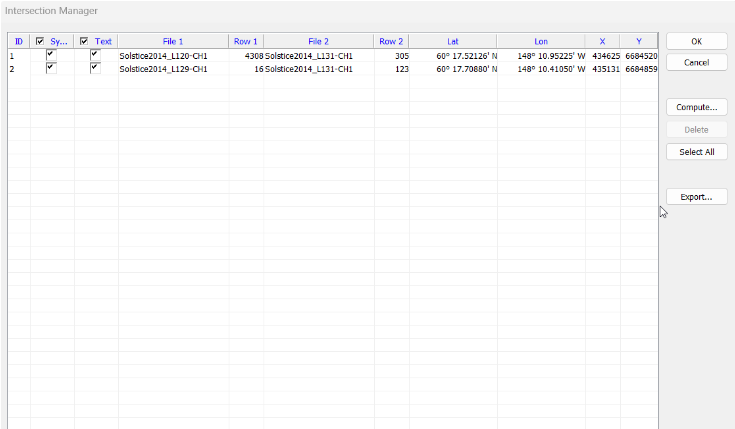

從后處理功能區打開交點管理器

單擊 “計算 ”按鈕

單擊 “確定 ”關閉交叉口管理器

23. 要直觀了解基準對齊的效果，請右鍵單擊地圖視圖（或項目瀏覽器）中的交叉口標記，然后選擇快速查看 3D 命令

這將在相交模式下打開 3D 查看器，您可以在此檢查相交剖面的垂直排列。

24. 在 “海底分析 ”窗口中，選擇 “海底軌跡 ”選項卡，點擊 “制作反射體 ”按鈕將海底軌跡轉換為海底反射體。

將下采樣底軌點值設為 1（全部），然后單擊確定。

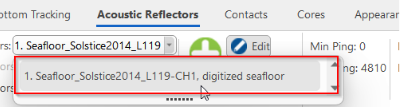

25. 切換到 “聲學反射體 ”選項卡，注意新的海底反射體已添加到下拉列表中：

它也列在 “項目瀏覽器 ”的 “功能 ”分支下：

26. 要在海底分析窗口中數字化聲學反射體，請單擊新建按鈕。這將打開 “創建新反射體 ”對話框，您可以在其中設置反射體的名稱、聲速和線條屬性。此處輸入的聲速用于計算該反射體在海底以下的深度。

注：名稱相同的一個或多個地物隱含為同一地平線的觀測結果。稍后，您可以按名稱導出地物，所有觀測數據將被收集在一起，并作為一個單一的單元處理。

單擊 “確定 ”開始數字化新的反射鏡。

您的光標將變成一支筆，然后使用鼠標左鍵在輪廓中描畫反光板。右鍵單擊 1 次可提起筆并移動到新的位置，重新開始繪制同一個反射鏡。右擊 2 次可完成繪制并關閉特征。關閉特征繪圖（右鍵單擊 2 次）后，您將看到顯示屏中繪制的特征。該特征也會列在 “項目瀏覽器 ”的 “特征 ”分支和 “SBP 分析窗口 ”的 “特征 ”下拉列表中。



27. 編輯地物 用鼠標選擇特征，然后使用聲反射儀功能區菜單中的工具欄圖標修改頂點。

28. 計算兩個地物之間的厚度。選擇 “聲反射器 ”功能區菜單中的 “計算厚度 ”圖標。然后指定頂部和底部反射體。請記住，您可以將底部軌跡轉換為反射體（見上文步驟 17）。

這將生成一個厚度特征，您可以稍后在工作流程中導出該特征。

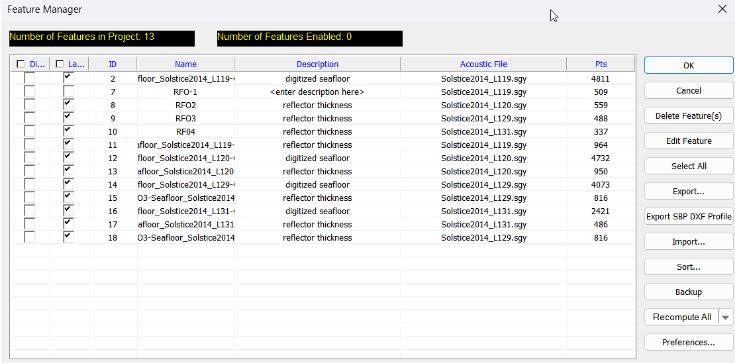

29. 將所有聲學地平線數字化并計算出地平線之間的厚度后，就可以通過地物管理器將這些地物導出為電子表格和三維矢量文件。從 “后處理 ”功能區菜單打開 “地物管理器”。

30. 要將厚度特征導出為位置和厚度值表，請單擊特征管理器中的導出按鈕。

31. 按特征名稱選擇導出

導出格式： ASCII 簡單厚度

已選中 SBP 基準面分離



32. 然后選擇要導出的 THK（厚度）特征。記下輸出位置。

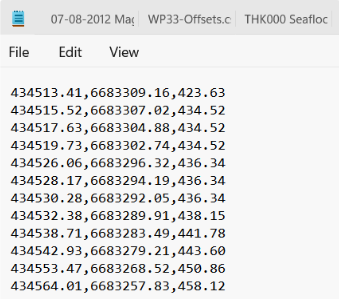

程序?qū)?dǎo)出一個 CSV 文件，其中包含輪廓下的厚度估計值。



33. 要?jiǎng)?chuàng)建聲學地平線的深度網格，請單擊 “特征管理器 ”中的 “導出 ”按鈕。

按特征名稱選擇導出

導出格式： XYZ 文本 [DEP] XYZ

特征名稱： RF0

使用 “設置 ”按鈕打開 “注釋選項 ”并打開 “地形校正 ”選項

然后選擇要導出的地平線特征。記下輸出位置（默認為項目的 SHP 文件夾）。

程序?qū)?dǎo)出一個 CSV 文件，其中包含沿所有記錄剖面觀測到的地平線坐標（東經、北緯、深度）。

34. 從 XYZ 文件創建網格。右鍵單擊 “項目瀏覽器 ”中的 “網格”，然后選擇 “創建新網格... ”命令。

35. 在網格劃分設置對話框中：

選擇外部 XYZ 文件，然后輸入上面導出的 XYZ(S) 文件的路徑。

選擇相當大的網格單元格大小。(我建議開始時的間距約為軌跡線間距的 1/10）

選擇 “自然鄰接 ”作為網格劃分算法。這種算法最適合平滑插值。但它的速度非常慢，因此要相應調整單元格大小！

將生成的地平線網格添加到項目中：

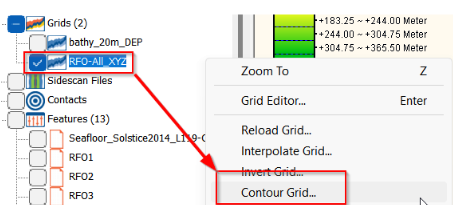

36. 右鍵單擊網格，選擇 Contour Grid...（等高線網格...）命令，創建深度水平線網格的等高線。

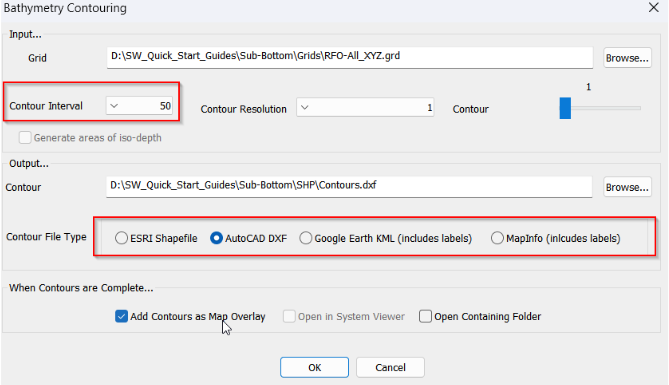

選擇所需的等高線間隔和平滑參數，以及文件類型。

生成的矢量地圖將疊加在網格之上：

37. 要在 3D 查看器中將 SBP 和 Horizon 網格可視化，請轉至后處理 > 導出 > 將文件導出到 3D 查看器 > 將 SBP 文件導出到 3D...

將輸出格式設置為切薩皮克 XYZ 格式，并選中 “導出完成后啟動 3D 查看器 ”和 “使水柱透明”。選擇要查看的文件并單擊確定

切薩皮克 3D 查看器將打開并顯示您的剖面圖。使用綠色手柄控制垂直放大。

38. 您也可以將高程網格添加到 3D 顯示屏中，包括我們之前制作的聲學地平線網格。在 3D 查看器中，轉到文件 > 加載網格...，然后選擇要添加到 3D 顯示屏的網格。SonarWiz 會將網格存儲在項目的網格文件夾中。

網格將與海底剖面圖垂直對齊

39. 要將子底層剖面圖導出為圖像，請使用后期處理 > 導出 > 批量圖像導出命令。

這將打開 “批量導出圖像 ”對話框，您可以在此設置預案的輸出格式和分辨率。

請注意，您可以在 “程序?qū)傩?/font>”>“SBP 選項 ”頁面中控制 SBP 圖像的垂直和水平分辨率，該頁面可從綠色雞爪菜單或 SBP 分析窗口 “外觀 ”選項卡中的 “首選項 ”圖標中訪問。



生成的圖像（此處按 10 倍 VE 縮放）
