Polliwog PollEx PCB DFE

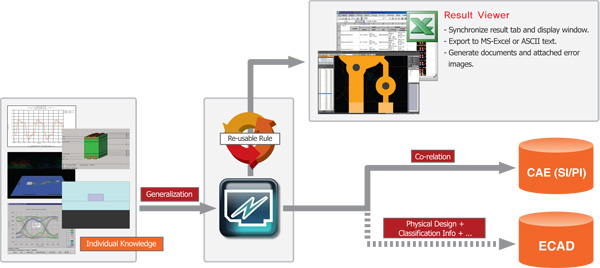

相關常見問題中PollEx DFE是基于規則的電氣工程師PCB驗證軟件。它由預處理器，運行核心和后處理器組成。預處理器用于設置輸入?yún)?shù)。用戶可以定義規則，或者為網絡和元件分類和注冊組或類。運行核心根據PCB設計數據檢查規則。最后，后處理器用于檢查檢驗結果。
減少設計到制造過程的時間和成本
其特性允許用戶減少在大規模生產周期中發生的費用和時間損失。針對PCB設計數據檢查大量電氣缺陷項目，并且在錯誤點上報告任何設計誤差，使得它們?nèi)菀妆蛔R別和校正。因此，采用PollEx DFE致使制造缺陷的顯著減少。

特征
- 用戶優化的環境，用于設置多個規則。
- 包含使用PollEx PCB的所有來自ECAD數據庫的智能信息。
- 在采用電氣分析工具之前分析PCB設計中的電氣問題。
- 提供反映現場工程師需求的自定義功能。
- 可以管理檢查歷史記錄作為報告，帶有真實錯誤點的截圖。
- 有效使用運行核心和前/后處理器。
主要檢查項目
超過30件
高速
檢查信號/電源/ GND，路由面積比，Copper Crossover，完全屏蔽的穩定性
Net
差分對網絡，長度和寬度，Copper 面積比，Limit Approach Net，樁，Antenna Via，通道數量，總線，連接的組件/電路， Pattern Sharp Angle，檢查組件間隙
功率
脫扣，穩定性銅，接地覆蓋，連接通道，寬度/間隙
過濾
Bead
組件
組件位置，方法對組件，組件屏蔽，NC引腳，極性，Keep Off Pair 組件
電路板
電路板到組件間隙，電路板到網絡間隙，Ground Wall of Via
