CYPECAD致力于對房屋，建筑物和土木工程項目進行鋼筋混凝土和鋼結構的分析和設計，受水平和垂直力的影響。





它的使用保證了最大的分析可靠性和最佳的繪圖設計，包括以下元素：



樓板



托梁樓板可由混凝土（通用），預制鋼筋，預制預應力，原位鋼，鋼（T型和雙T型），桁架托梁和木材組成。在所有情況下都能計算偏差。



另外，它允許使用平板和實心板，華夫板，空心板和復合板（鋼板） 。





梁



地板梁可以是鋼筋混凝土，鋼（普通或c形），混合的和木材。也可以引入梁托 。





支撐



該計劃允許鋼筋混凝土柱，鋼柱和復合鋼和混凝土柱。

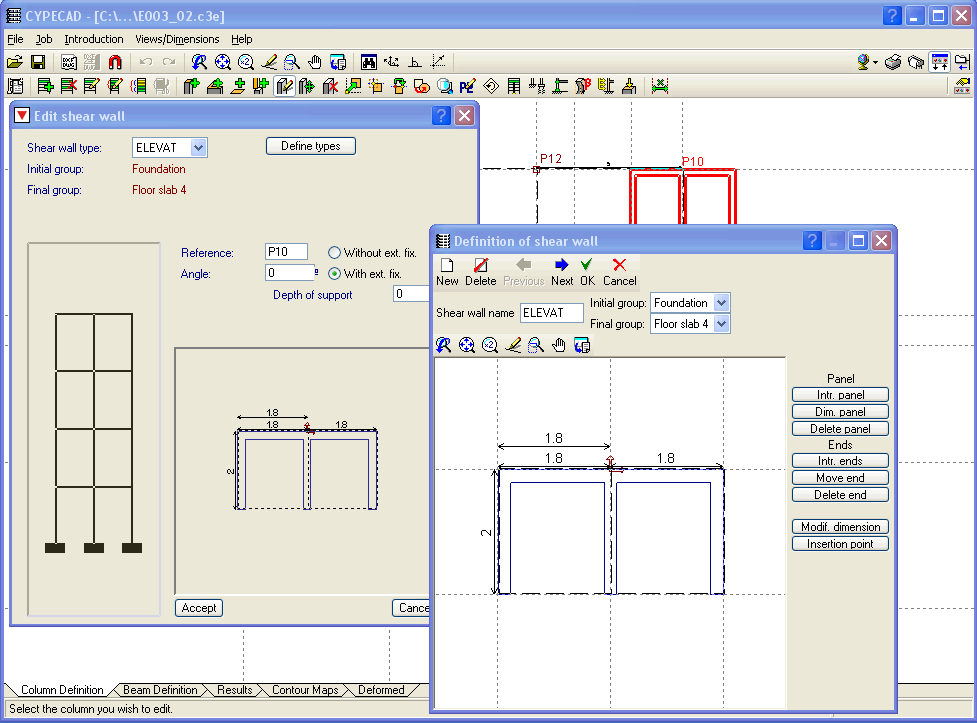

剪力墻可以是矩形或在平面上采用任何由矩形組成的形狀。



墻壁可能有也可能沒有側向壓力，可能是鋼筋混凝土，通用承重或有或沒有鋼筋的混凝土砌塊墻（砌塊的尺寸由用戶或制造商目錄引入，如NORMABLOC國家混凝土砌塊和砌體協會制造商）。



墻壁可能包含開口。 該程序計算了 鋼筋混凝土墻（門楣，護欄，橫向和對角線） 中的開口 和在混凝土砌塊墻中引入間隙時的門楣加固 所需的額外加固 。 另外，可以獲得在該加固分析中執行的檢查的報告，并且可以在屏幕上查看或打印出來。



冠梁也是為所有類型的墻壁設計的，就像在地板上的中間梁一樣通用承重墻和混凝土砌塊墻的情況。

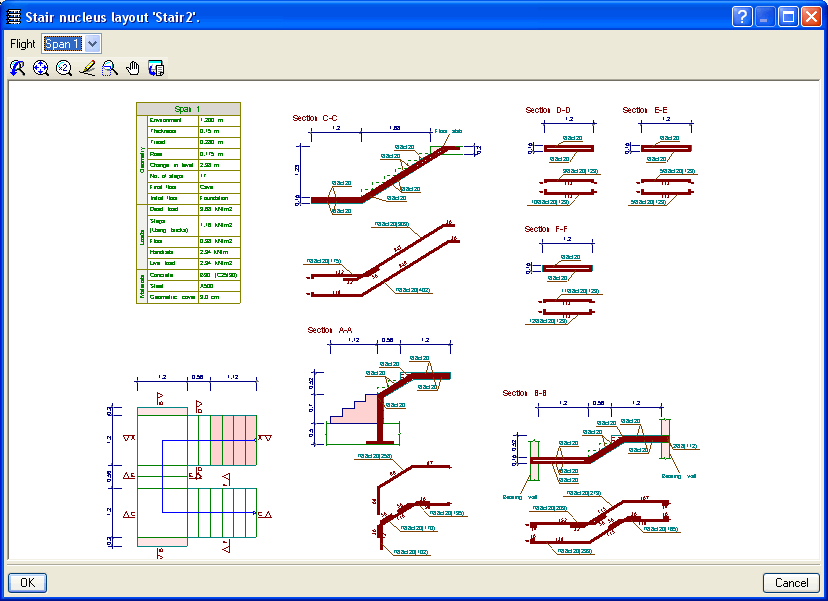

樓梯



CYPECAD分析和設計樓梯板塊增強件 作為結構的隔離元件。根據幾何形狀，類型和支撐布置以及所施加的重力荷載，程序在主結構上建立反應，這些反應作為線和表面載荷（在板上建造的臺階的情況下）應用于相應的永久和活動中負載箱。





程序通過有限元計算樓梯，考慮到樓梯分析常見的兩種荷載情況：永久荷載和活荷載。



CYPECAD在屏幕上顯示構成樓梯間的每個跨度的加固。還可以在三維視圖中查詢位移和力并觀察每個跨度的變形形狀。





地基



地基可以固定（通過墊地基或樁帽）或“浮動”（在坡度和基礎梁上使用平板,在應用Winkler理論時必須確定路基模量）。



也可以通過僅引入柱開始來設計地基。



隔離或組合墊地基可以由鋼筋混凝土或大體積混凝土構成,并且可以支撐多個柱 。



樁帽 可以容納多個樁。 提供多種選擇：

•  一個，兩個，四個和五個樁的矩形樁帽







•  三樁三角樁帽



•  三到三十樁的條形樁帽

•  多個樁的矩形樁帽（每側三至三十個樁的網格分布）

•  五角形樁帽，五到六堆

•  六角樁帽，六到七堆

墊地基和樁帽都允許將多個柱和剪力墻放置在它們上，而不限制它們在基礎元件上的位置 。
帶梁也作用于樁帽，系梁支撐構件。

任何鋼柱布置（簡單截面和組合截面）都要進行底板設計。



一般數據



通過選擇代碼中描述的屬性，選擇風和地震（光譜模式分析）載荷。在這兩種情況下，可以考慮二階效應（P-delta）。



對于可以施加多少載荷情況、線、表面或點載荷以及在哪個位置，沒有限制。



程序根據指示的條件（兼容、不兼容或同步）自動生成用戶定義的任何裝載組合。例如，由一般活荷載和卡車荷載在不同位置的作用組成的荷載組合會自動生成?？ㄜ嚨奈恢帽舜瞬患嫒?，但與一般活載和其他不同性質的載荷情況兼容。



用戶還可以定義自己的項目情境，以個性化將在作業的結構元素的相應分析中使用的組合。



這已經適用于國家和國際法規 。



CYPECAD有許多分析選項，包括解釋和屏幕圖，以進行個性化通過表格進行分析，設計和加固。





數據輸入（結構幾何）



CYPECAD中作業的幾何引入是在結構的每個不同層面上的平面視圖上進行的，與圖形在現場可視化的方式相同，因此避免了更復雜的三維數據引入



使用CYPECAD，可以通過三種不同的方式引入結構數據：



在引入結構時，您可以使用上述三種方法中的任何一種。

l自動作業引入：DXF，DWG和CAD / BIM模型。
模塊： Automatic job introduction: DXF, DWG and CAD/BIM models模型 有兩個選項，可以使用以下類型的文件中的信息自動生成結構：



• 導入CAD / BIM程序生成的IFC文件

  使用Automatic introduction IFC選項，Automaticjob introduction: DXF, DWG and CAD/BIM模型允許進口CYPECAD由主CAD / BIM程序（Allplan，ArchiCAD中，RevitArchitecture軟件）生成的IFC文件。通過助手，用戶確認并完成從IFC文件獲得的信息，之后，生成以下結構元素：

• 樓層分布

• 地板上的靜荷載和活荷載

• 柱子

• 外部周界和內部開口周界梁

• 隔墻和正面墻線荷載

• 樓層圖紙模板

CYPECAD還允許將作業導出到IFC格式。為此，用戶許可證不一定必須包括“Automatic job introduction: DXF, DWG and CAD/BIM models”模塊。


• 通過DXF或DWG文件

  使用Automatic job introduction: DXF, DWG and CAD/BIM models的Automaticintroduction DXF/DWG模塊，用戶通過助手完成一系列數據，然后允許程序自動解釋DXF和DWG文件生成作業的結構：

• 樓層分布

• 地板上的靜荷載和活荷載

• 柱子

• 外部周界和內部開口周界梁



l借助DXF或DWG圖紙作為模板。
借助DXF或DWG格式的圖紙可以引入結構的支撐和梁?？梢圆东@DXF或DWG圖形的元素，以便在這些圖形中保持的位置保持最大精度。



l使用全局或相對坐標的簡介。
該程序還允許使用相對于原點或任何其他點的坐標引入列和光束。



在引入結構時，您可以使用上述三種方法中的任何一種。



在引入結構期間，可以組合這三種方法中的任何一種：

• 自動作業介紹（導入IFC文件或解釋DXF和DWG文件）

• 借助DXF和DWG文件作為模板

• 通過全局或相對坐標。





梁管理器允許將要引入的梁是直的或彎曲的，并且它們的引入模式可以是連續的或不連續的。DXF或DWG位移和調整可在梁進入期間或一旦它們位于平面圖上。您還可以根據需要添加任意數量的樓層、柱、梁或面板。





如果您已獲得自動作業介紹模塊，您不僅可以將光束調整為DXF或DWG線，還可以在這些圖形文件中打開或關閉多邊形。



它可以獲得任何樓層或整個建筑物的3D視圖，立體的和很快地（具有圓錐或等角透視圖），而無需事先進行分析。



當用錐形透視可視化時，可以在結構內部自由移動。在3D視圖中，地板和墻壁具有一定程度的透明度，可以更容易地看到隱藏的元素。



既可以引入水平的或傾斜的板坯。斜板很容易引入，因為只需要定義傾斜平面。這可以通過給定的斜率線或最大斜率線定義3個水平點。然后將該斜率分配給先前已經水平引入的面板，從而避免復雜的3D介紹。







可以將地板的所有幾何形狀從一個樓層復制到另一個樓層，也可以將面板（包括插入點）的屬性復制到相同或不同樓層上的另一個樓層。

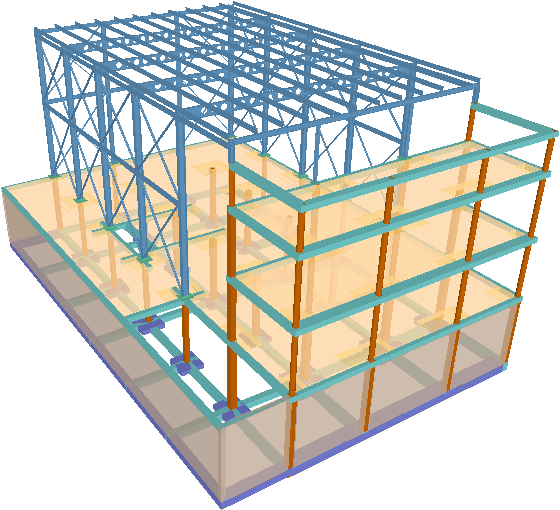

集成的3D結構（CYPECAD和CYPE 3D之間的連接）



CYPECAD和CYPE 3D 通過集成3D結構連接，這允許結構包含在CYPECAD中，具有與CYPE 3D中相同的設計假設。





集成的三維結構是鋼結構，鋁結構或木結構，由六個自由度的節點和桿組成，連接并連接到由CYPECAD管理的主要建筑結構。



CYPECAD 的集成3D 結構在技術上 不是一個模塊：為了能夠定義集成結構，用戶必須擁有使用CYPECAD和CYPE 3D的許可。幾個集成的3D結構 可以添加到單個CYPECAD項目中。



集成的3D結構通過連接點連接到CYPECAD結構，連接點可以位于以下CYPECAD元件上：柱，柱起點（后面可以定義墊腳或樁帽），梁，平板，華夫板，墊地基或地基梁。



CYPECAD允許以 兩種不同的方式引入集成3D結構：

• 通過在CYPECAD中直接創建CYPE 3D作業。

• 通過將CYPE 3D作業導入現有或新的CYPECAD作業中。





分析



設計負載分析

結構分析通過使用剛度矩陣方法的三維空間分析進行，構成了定義結構的所有元素：柱子，鋼筋混凝土剪力墻，墻，梁和平板。完成分析后，可以檢查各種元素的錯誤。



地震分析

地震分析是通過完整的模態譜分析來進行的，該分析將每個模態分解為荷載情況，并進行模態擴展和模態組合以獲得力。



混凝土柱梁抗震設計能力設計標準

當CYPECAD進行地震分析時，該程序會考慮某些特定設計規范的混凝土梁和柱子的容量設計標準。



• 對于混凝土支撐，該程序考慮了以下設計規范的彎曲和剪切的容量設計標準：

  • EHE 08（西班牙）
         按照代碼的Annex 10。

  • NCSE 02（西班牙）

  • IS 13920：1993（印度）
         只有當剪切的容量設計標準可用時。

  • ACI 318M 08（美國）

  • NSR 10（哥倫比亞）

  • 1997年UBC（美國）

  • CIRSOC 103 2005（阿根廷 ）
         結合CIRSOC 201 2005具體代碼和CIRSOC 103 2008或CIRSOC 103 1991地震代碼。

  • NTE E.060：2009（秘魯）

  • NEC -11（厄瓜多爾）

  • PS 92（法國）

  • PS 92（版本 révisée2010 ）（法國）

  • RPA 99 / v 2003（阿爾及利亞）

  • RPS 2000（摩洛哥）

  • RPS 2011（摩洛哥）

• 對于混凝土梁，該程序考慮了以下設計規范的剪切能力設計標準：

  • EHE 08（西班牙 ）
         按照代碼的Annex 10。

  • NCSE 02（西班牙）

  • IS 13920：1993（印度）

  • ACI 318M 08（美國）

  • NSR 10（哥倫比亞）

  • 1997年UBC（美國）

  • CIRSOC 103 2005（阿根廷 ）
         結合CIRSOC 201 2005具體代碼和CIRSOC 103 2008或CIRSOC 103 1991地震代碼。

  • NTE E.060：2009（秘魯）

  • NEC -11（厄瓜多爾）

  • PS 92（法國）

  • PS 92（版本 révisée2010 ）（法國）

  • RPA 99 / v 2003（阿爾及利亞）

  • RPS 2000（摩洛哥）

  • RPS 2011（摩洛哥）



這些容量設計標準在具體梁和柱子的詳細極限狀態報告中指定。



為了使CYPECAD考慮所示地震代碼的容量設計標準，每個代碼必須與為工作選擇的具體代碼兼容，并能夠使用高級柱和梁編輯器。



混凝土樓板抗震設計能力設計標準



柱和梁的幾何和機械性能是自動考慮的，其容量檢查是可選的，承載在梁上的樓板的特性到達柱。



為了定義樓板的幾何和機械性能，關于混凝土梁和柱子的容量檢查，在程序中實施了一個新選項：為容量檢查分配數據（梁定義選項卡>梁/墻）。



只有在使用為 CYPECAD 實施容量檢查的設計代碼進行地震分析時，才能看到上述選項 。



激活此選項后，將出現一個對話框，用戶可以在其中定義以下數據：

• 有效寬度（1）

• 有效寬度（2）

• 有效深度（3）

• 頂部鋼筋的機械鋼區域

• 機械鋼底部加固區域







用戶可以將它們自由地分配到到達列的光束的任何一側或末端。這樣，可以設想在梁的任一側具有不同幾何或機械特性的板，或者在一側僅具有樓板的梁。



為了識別已為其分配數據以進行容量檢查的梁的每個側面和末端，程序在這些區域顯示小洋紅色三角形，當選擇分配數據進行容量檢查時，將顯示這些三角形。三角形將在未指定板坯屬性的區域顯示為綠色，在這種情況下，板坯的尺寸和鋼筋區域不會干預混凝土梁和柱子的容量檢查。



在開放式樓層或與其他樓層相比剛性較低的隔墻中進行力放大的地震分析









考慮非結構構件（立面和隔斷）對暴露在地震作用下的建筑物性能的影響至關重要，尤其是當存在開放式樓層或樓層包含比其他樓層剛性更低的隔墻和立面時。



有一些設計規范要求項目設計人員在抵抗水平位移時，通過將力矩和剪切放大系數應用于剛度低于其余部分的樓層上的柱、梁、墻和剪力墻，來考慮特定樓層上隔墻和立面剛度的缺失或降低。地震作用引起的.例子包括IS 13920（印度）-Soft Storey - 或 Proyecto de Reglamento CIRSOC103-2008（阿根廷）。從邏輯上講，不考慮這些影響的標準和代碼的趨勢是逐漸考慮它們。



CYPECAD的2013.l版本允許將力矩和剪切放大系數應用于位于用戶選擇的樓層上的柱，梁，墻和剪力墻，而不管所選代碼如何。要做到這一點，通過地板上的選項擴增勢力已經實現N個通用數據對話框（工作>常規數據）。激活此選項后，將出現一個具有相同名稱的對話框。如果所選代碼考慮由于較弱的分區導致的降低的地板剛度效應，則程序顯示相應的力矩和剪切力放大因子，然后將其應用于所選擇的樓層。用戶還可以選擇指示自己的放大系數。 如果所選代碼沒有考慮這些效果，則程序允許用戶為他們選擇的樓層引入他們希望的值。



這種方法考慮了特定樓層上沒有隔板和外墻的影響，當暴露于地震作用時，可能是建筑物真實行為的近似值。



結構與結構元素的相互作用



CYPECAD包含一個軟件工具，可以對建筑物進行動態分析，地震荷載作用于建筑物，包括建筑物外立面和隔墻中使用的非結構建筑構件的影響，并考慮各種行為模型對應于這些元素的不同情況或狀態的建筑物。



建筑物的外立面和隔斷被認為是“非結構”元素，然而，在地震期間，它們確實為結構提供了剛度，因此改變了由地震作用引起的力的分布和大小。例如，在與隔板相關的剛度的地板之間存在不均勻的分布，水平力對屬于具有較小剛度的地板的柱子具有更大的影響，在柱中產生高幅度的剪切力。如果沒有相應的設計，這些力會導致脆弱的斷裂，危及建筑物的穩定性，甚至導致其坍塌。



目前市場上沒有可用于建筑物結構分析的軟件工具，這些工具整合了以簡單的方式考慮外立面和隔板的可能性，盡管已經證明它們直接影響建筑物的穩定性，剛度和安全性。地震中的建筑物。由于CYPECAD模塊確實將它們整合在一起，將計算周期保持在允許的時間內，因此它們在建筑項目中的整合將提高其質量和乘員的安全性，從而避免在地震后避免物質和人為的不幸損失。





使用多處理器進行分析



CYPECAD和CYPE3D在分析過程中提供多處理器的使用。

為了獲得這些工具，CYPECAD和CYPE 3D有兩個新的通用模塊，可以在分析過程中節省大量時間：

• 兩個處理器的并行分析

• 最多八個處理器的并行分析





導出到TEKLA®Structures和CIS / 2



一旦分析了結構，CYPECAD及其集成3D結構的包含設計接頭（使用接頭I，接頭II和接頭III模塊）的柱，梁和結構細節可以輸出到TEKLA Structures和CIS / 2格式?；炷林土鹤鳛橥ㄓ娩摻钶敵?，而鋼柱和梁則按CYPE 3D輸出。



導出為IFC格式

CYPECAD允許將程序設計的所有結構元素（corbels除外）導出為IFC格式（IndustryFoundation Classes）。這樣，在CYPECAD中引入和生成的信息可以在CAD / BIM程序中讀取，例如 Allplan®，Archicad® ，Revit®Architecture等。



要執行導出，需要在CYPECAD中實施了一個選項：導出為IFC格式（文件>導出）。



在“ 導出到IFC”對話框（“文件”>“導出”>“IFC”）中，用戶可以選擇四種IFC格式變體來生成導出文件：



• IFC 2x3
      通用格式

• IFC 4
      通用格式

• Archicad IFC 2x3
      Archicad的 具體格式

• Revit IFC 2x3
      Revit Architecture的特定格式

• Allplan IFC 2x3
      All的具體格式 計劃





在出口過程中，CYPECAD為出口的結構元素（混凝土，鋼，鋁 ，木材，磚石墻，集成3D結構的通用鋼筋）的材料分配不同的顏色。導出到 Archicad時，還會為每種材質生成紋理。

出口到IFC格式包括托梁樓板中存在的不同類型的托梁（加固，預應力，原位，鋼和開放式托梁）。這些也在CYPECAD提供的3D視圖中表示。



CYPECAD還允許導入由CAD/BIM程序生成的IFC格式文件，這要歸功于Automaticjob introduction: DXF, DWG and CAD/BIM models模塊。對于CYPECAD將作業導出為IFC格式，用戶不需要具有“自動作業介紹：DXF、DWG和CAD/BIM模型”模塊。





結果


有許多工具可以在屏幕上檢查所有圖形結果。



經過分析后，您可以用3D（帶色標）可視化結構的變形形狀，由簡單荷載工況或荷載工況組合（包括地震荷載）產生。還可以觀察由所選荷載工況組合產生的變形過程動畫。





平板和實心板，平板上的板和華夫板的位移，力，力組合和鋼區域可以用等高線圖（每種顏色代表一個值的彩色圖）和等高線圖（關節幾何點的曲線）表示同相同的價值）。





它還對信封、偏差等進行圖形化咨詢。

對所有構件的加固可以在基礎墊板、樁帽、梁、柱和擱柵樓板的后續檢查中進行修改。



通過梁加固編輯器，可以獲得框架的完整可視化，其中用戶可以以圖形方式修改結果，添加，刪除，連接和劃分縱向桿和鏈接，以及能夠修改其長度和錨固長度。



在分析之前和之后，可以在相同或不同樓層的幀之間復制增強，并在同一樓層中對幀進行分組。



用戶可以通過長度或條的尺寸和長度自動均衡托梁樓板的所有頂部加強件。這樣，獲得了更均勻的加強，因此更容易在現場放置。



該程序通過視圖表修改華夫板和平板加固。鋼筋可以從一個樓層復制到另一個樓層，在分析后修改幾何圖形并在不進行分析的情況下引入鋼筋。



基礎墊、樁帽、底板和系桿和系桿的編輯是一個強有力的工具，允許檢查由用戶定義的任何幾何形狀和加強件?？梢垣@得對基礎進行的所有檢查的報告，并查看其符合性系數。



可以平衡墊基礎、樁帽、帶和系梁以及底板的幾何結構、類型和鋼筋。



圖紙



可以使用不同的格式和紙張尺寸（標準或用戶定義）配置項目圖紙。此外，這些可以通過打印機，繪圖儀繪制或?qū)С鰹镈XF或DWG格式?？梢园ㄓ糜谠诘匕鍒D紙中定義作業的DXF或DWG。所有的圖紙都可以集成在一起，或者只有那些被認為必要的層，例如樓梯。





在作業的樓層，有一個繪圖編輯器，可以使用多個資源：添加尺寸，文本，建筑部分，DXF格式的構造細節，樓板部分，修改文本位置等。這些修改保存在該項目。



CYPECAD擁有龐大的建筑細節庫：鋼，混凝土，混合和傾斜板，可以包含在程序生成的任何圖紙中。您還可以獲取這個庫，它被編輯成兩卷，其中包括DXF和DWG格式的詳細信息。



您可以將任何規模的，線條粗細，字體大小，框架等等，這樣一來您可以完全個性化您的圖紙。



CYPECAD提供完整而清晰的圖紙。您可以獲得布局，平面圖，基礎，梁，柱計劃，柱和剪力墻細節，基礎荷載，墻面高程，樓梯，荷載，梁托等圖紙。它們可選地包括起飛和加固細節表。它們可以進行配置，以便我們的用戶可以根據他們的需求獲得調整。CYPECAD有一個合并的編輯器，允許在屏幕上可視化繪圖時移動文本。



報告



您可以輕松獲得所有引入數據和結果的報告：作業數據報告，分析中使用的組合，地基，梁托，外殼，所有元素的加固和起飛，作業起飛，水平風荷載，參與系數（地震加載），二階效應等。所有這些都是在屏幕上或打印出來的，但您也可以創建HTML，DXF，DWG，RTF，PDF等格式的文件。





詳細的最終限制狀態檢查報告



CYPECAD，CYPE 3D和CYPECAD的集成3D結構可生成有關鋼和鋁截面極限狀態檢查的詳細報告。



這些報告包含程序為設計結構而執行的所有檢查，并構成一個重要文檔，用戶可以使用該文檔：

• 驗證部分的設計

• 優化各部分的設計



這些報告的詳細程度也可作為詳細指南，以便用戶可以了解該部分提交的所有檢查。





CYPECAD版本



CYPECAD有無限版本，也有兩種限量版本LT30和LT50，它們包含相同的工具和模塊采集可能性，但具有以下條件：



CYPECAD LT50：

• 五十列

• 四層組（樓層組：樓層相同且連續）

• 共五層樓

• 墻壁：一百延米



CYPECAD LT30：

• 三十列

• 四層組（樓層組：樓層相同且連續）

• 共五層樓

• 墻壁：一百延米



CYPECAD（也是LT50和LT30）的集成3D結構在技術上不是一個模塊。 要在CYPECAD中定義這些3D結構，用戶還必須具有在其用戶許可中使用CYPE 3D所需的許可，以及可選的CYPE 3D專用模塊。
