Arcv2CAD將所有ESRI ArcGIS® 2D/3DShapefile (Multipatch, Polygon, Point, Polyline 等)快速方便地轉換為AutoCAD®DXF，DWG或KML。完全獨立（不需要ArcGIS®或AutoCAD）。批量轉換和層控制是可用的。



• 下載和轉換不需要注冊。

• 將文本標簽、圖例、表數據、高度數據、顏色和層從Shapefile轉換為AutoCAD® DXF，DWG或KML。（支持Shapefile到KML的轉換。）

• 在AutoCAD中將多塊和2D/3D多邊形轉換為3D對象。

• 選擇要轉換為DWG、DXF或KML的Shapefile特性屬性。



如何將SHP轉換為DWG（或SHP轉換為DXF）：

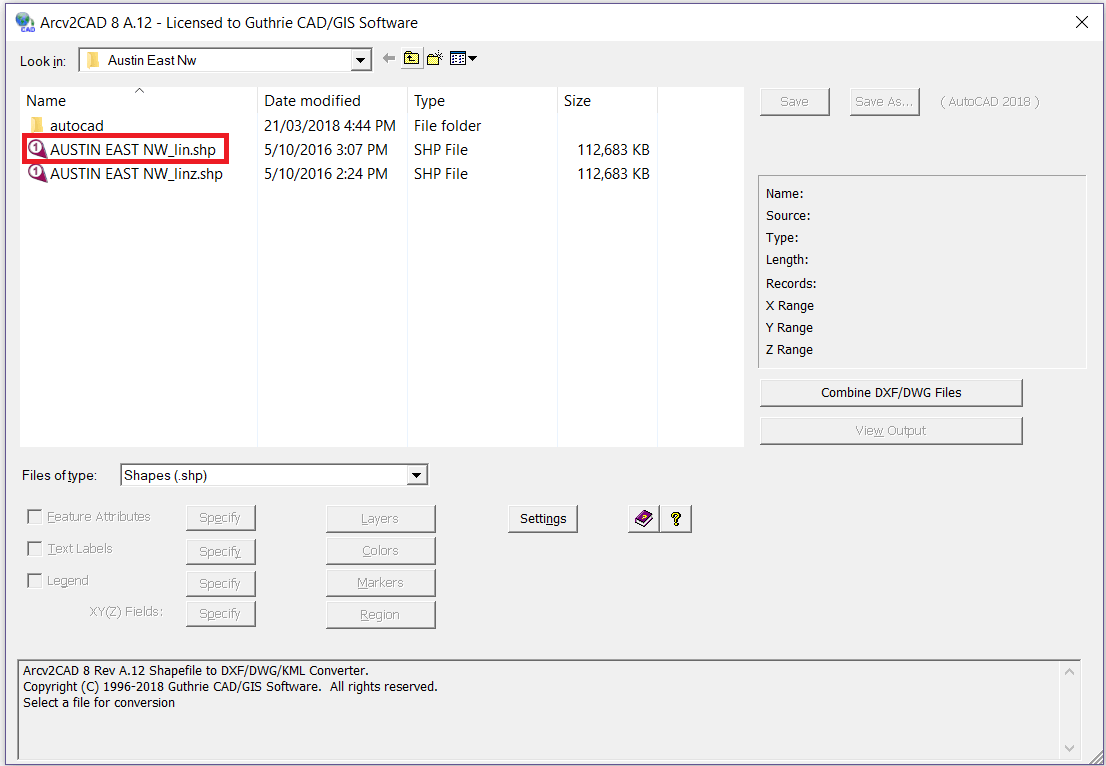

步驟1：選擇一個Shapefile。

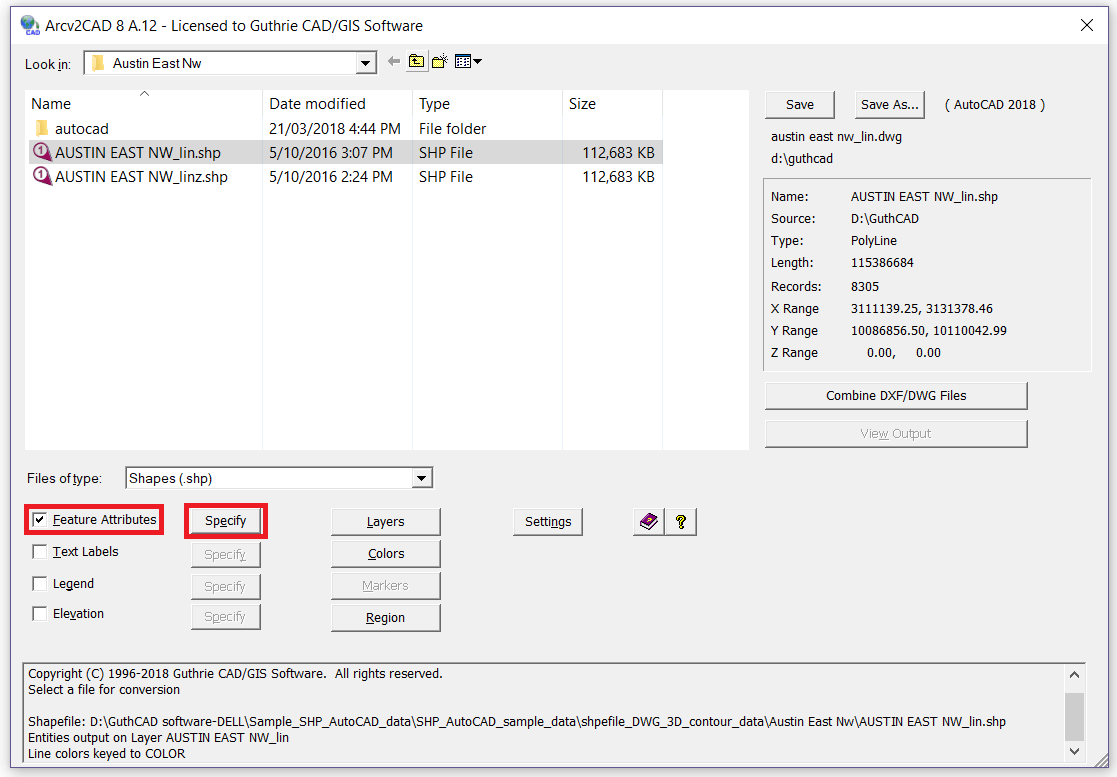

步驟2：如果必要，還可以選擇特性屬性，文本標簽或高度。按“Specify”按鈕。





步驟3：選擇要轉換的特征屬性字段。然后按“-->”按鈕和OK按鈕。





步驟4：按保存按鈕。然后Arcv2CAD將shapefile轉換為DWG文件。





軟件概述：



點擊放大ARCV2CAD軟件屏幕圖像的按鍵



向AutoCAD三維對象擠壓二維多邊形文件





將高程[輪廓]數據轉換為真實3DZ坐標





應用與所選的特征屬性相對應的顏色，并將其轉換為AutoCAD文本注釋。





通過DXF/DWG ATTRIB或擴展數據(XData)定義傳輸表數據。





當將ESRI ARCGIS形狀轉換為DXF/DWG時，您可以輕松地保留屬性。



您只需要勾選“Features Attributes”，按“指定”按鈕并選擇要轉換為DXF/DWG的屬性。



操作系統：Win

2003/2008/2012/Citrix/XP/Vista/Win7/win7x64/Win8/Win8x64/Win10



您的功能完整的解決方案！



轉換：



• 翻譯成AutoCADDXF和DWG版本，直至AutoCAD 2018-2019。

• 可選地輸出到CSV。

• 批量操作的命令行模式。



處理特性屬性：



• 應用與所選的特征屬性相對應的顏色。

• 將AutoCAD實體輸出到與特征屬性相對應的層上。

• 根據特征數據制作文本標簽。強大的內置自動標簽功能。

• 通過DXF/DWGATTRIB或擴展數據(XData)定義傳輸表數據。



層和性能控制：



• 屬性的屬性控制(ATTRIB)，即大小、位置、顏色等。

• 層控制-層控制對話框允許您確定層名稱，以及將放置在此類層上的實體。



3D形狀類型：



• 支持所有3D形狀文件類型

• （PointZ、PolylineZ、PolyGonZ、MultiPatch等）。

• 完全處理最新的3D形狀文件。



處理多邊形形狀：



• 在DWG/DXF中將2D多邊形形狀擠壓為3D對象。

• 彩色填充多邊形-正確處理孔。



數據來源：



• 與所有ESRIArcGIS® / ArcMap®/ ArcView® /等產品兼容（所有版本）。

• 支持直接訪問ESRIPersonal Geodatabase(.mdb)files.operation中的shapefiles。

• 數據源可以是CSV或DBF（即，沒有shapefile，只是一個點數據庫）。



處理海拔數據(Z值)：



• 輸出作為真實3DZ坐標的高程數據。

• 根據Z點shapefile的Z值創建高度標簽。
