16.5噪聲波形
噪聲波形是隨機產生的信號。點在-Amplitude和+ Amplitude之間隨機。
具有以下設置的噪聲波形產生如下所示的信號

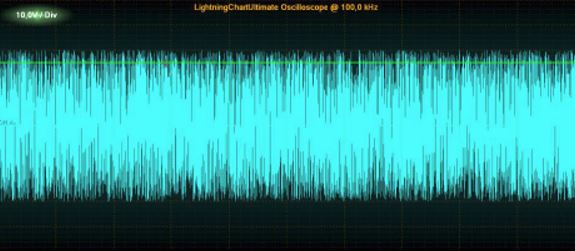

圖15-6噪聲波形信號

16.6頻率掃描
在給定的時間段內，頻率正弦掃描從頻率1到頻率2，幅度恒定。使用幅度設置恒定幅度，F(xiàn)requencyFrom設置開始頻率，F(xiàn)requencyTo設置結束頻率，DurationMs設置持續時間（以毫秒為單位）。

圖15-6頻率掃描

16.7振幅掃描

振幅正弦掃描在給定時間段內從幅度1到幅度2，頻率恒定。使用頻率設置恒定頻率，AmplitudeFrom設置開始幅度，AmplitudeTo設置結束幅度和DurationMs設置持續時間（以毫秒為單位）。


圖15-6振幅掃描

16.8開始與停止
通過按開始按鈕或調用啟動方法啟動發生器。按停止按鈕或調用StopRequest方法停止發生器。停止的事件將在停止完成時觸發。

16.9具有主從配置的多通道發生器
幾個SignalGenerator組件可以連接在一起產生同步的多通道輸出。
主發電機控制所有發生器的采樣頻率、起動、停止、輸出。主發生器在輸出數據流中產生第一個通道。

次發生器通過分配其MasterGenerator屬性連接到主發生器。 自由定義信號波形。 次發生器由主發生器啟動、停止。次發生器以連接順序獲取輸出數據流通道索引。 在啟動主發生器之前，必須連接次發生器。

16.10輸出數據流

輸出是使用NewSignalPointsGenerated事件處理程序獲得的二維數組。 事件在每個輸出間隔之后會提高。
事件處理程序獲取對樣本數組的參考，接收此輪的第一個樣本包的時間戳。樣本數組的第一維代表通道以及每個通道的第二個維度樣本。所有通道具有相同的樣品計數。
事件活動如下：
private void m_signalGenerator_DataGenerated（DataGeneratedEventArgs args）
要調查數據流的通道數，設置第一維的長度channelCount = args.Samples.Length;
獲取通道的樣本數
sampleBundleCount = args.Samples [0] .Length;
要將此數據直接轉到LightningChart的SampleDataSeries列表并更新實時監控滾動位置，使用以下代碼：
private void m_signalGenerator_DataGenerated(DataGeneratedEventArgs args)
{
chart.BeginUpdate();
int channelIndex = 0;
int sampleBundleCount = args.Samples[0].Length;
foreach (SampleDataSeries series in chart.ViewXY.SampleDataSeries)
{
series.AddSamples(args.Samples[channelIndex++], false);
}
//設置最新的滾動為x
newestX = args.FirstSampleTimeStamp + (double)(sampleBundleCount - 1) /
generatorSamplingFrequency;
chart.ViewXY.XAxes[0].ScrollPosition = newestX;
chart.EndUpdate();
}
注意，使用args.Samples [0]可以訪問主生成器的數據。args.Samples [1]允許訪問第一個次生成器數據，args.Samples [2]至第二個次生成器等等。
