使用 LightningChart®.NET 函數庫

為使用 LightningChart®.NET 組件，必須添加引用 Arction .dll 文件。這些.dll 文件可在安裝文件夾中找到。在開發應用程序時需要用到以下程序集

• Winforms:

Arction.WinForms.Charting.LightningChartUltimate.dll.

• WPF 無綁定：

Arction.Wpf.Charting.LightningChartUltimate.dll

 Arction.DirectX.dll

Arction.RenderingDefinitions.dll

•  WPF 部分綁定：

Arction.Wpf.SemibindableCharting.LightningChartUltimate.dll

Arction.DirectX.dll

Arction.RenderingDefinitions.dll

•  WPF 全綁定：

Arction.Wpf.BindableCharting.LightningChartUltimate.dll

Arction.DirectX.dll

Arction.RenderingDefinitions.dll

• 如果使用 SignalTools: Arction.WinForms.SignalProcessing.SignalTools.dll or

Arction.Wpf.SignalProcessing.SignalTools.dll



以上參考文件添加成功后，在建立項目時，全部所需的程序集會自動復制到輸出文件夾中。

由于 Arction.DirectXFiles.dll 文件過大，會增加初始化時間，添加引用文件時不會自動包括在內。只有當系統中沒有正確的 DirectX 程序集的時候才需要添加。Arction.DirectXInit.dll 程序會檢查已有的.dll 文件，并在需要時加載這些文件。一經加載后，會將 DirectX-dlls 文件寫入到 Windows 的緩存文件夾，供 LightningChart 在將來需要時訪問使用，這樣就加快了初始化速度。

建議不要把 Arction.DirectXFiles.dll 列入引用文件，而是將其復制到 exe.文件。



用代碼創建圖表

LightningChartUltimate 組件可以通過從 toolbox 中拖拽來添加，或者完全采用代碼隱藏（代碼后置）方式來添加。以代碼形式來創建圖表對象具有更方便地更新版本的優勢。此外，還可以避免一些與（反）序列化相關的問題。

以下示例演示了一種以代碼隱藏方式（.xaml.cs 文件）創建一個 WPF 無綁定圖表的方法。



using Arction.Wpf.Charting;

namespace ExampleProject

{

 public partial class ExampleApp : Page

 {

 private LightningChartUltimate _chart = null;

 public ExampleApp（）

 {

 InitializeComponent（）;

 CreateChart（）;

 }

 private void CreateChart（）

 {

 _chart = new LightningChartUltimate（）;

 //父容器中的圖表控件

 （Content as Grid）.Children.Add（_chart）;

 // 圖表未正確設置，禁用渲染 Disable rendering until the whole chart is set up correctly.

 _chart.BeginUpdate（）;

 // 配置圖表Configure chart here.

 // 渲染圖表Allow rendering the chart.

 _chart.EndUpdate（）;

 }

 } }



從工具箱添加至 Windows Forms 項目

將 LightningChartUltimate 控件從 toolbox 添加至設計窗中，會出現一個圖表，其屬性顯示在Properties 窗口中。





屬性

對屬性可以進行自由修改。此外，還可以將新的系列和其他對象插入到其集合中。系列數據點必須通過代碼表示。



事件處理程序

圖表主級別的事件處理程序，可以使用屬性網格進行分配。對于已添加至集合的對象而言，必須通過代碼來分配事件處理程序。



有關更新版本的最佳方法

圖表屬性數據經過序列化， 存放至 Visual Studio 項目的.resx 文件中。版本更新后，LightningChartUltimate API 會出現一點小變化，可能導致在.resx 文件中新版本存在不兼容的序列化結果。



為了便于更新，強烈建議創建圖表對象，以代碼形式添加所有系列、事件處理程序等。然后項目正確加載，在編譯時顯示可能的錯誤，這讓修復這些錯誤比修復.resx 文件更容易。采用.resc 文件，一些屬性定義可能會丟失，但采用代碼，這些屬性的具體定義一直都不會變。



從工具箱添加至 WPF 項目

從 toolbox 向 Window 或另一個容器添加 LightningChartUltimate 部分綁定或全綁定 WPF 控件。圖表會出現在設計窗口，并且其屬性會在 Properties 窗口顯示出。XAML 編輯器可以顯示出具體內容以及對圖表默認屬性做出的修改。



屬性

對屬性不僅可以進行自由修改，而且可以將新的系列以及其他對象插入到其集合中。

• 部分綁定圖表中，系列數據點必須通過代碼表示。
• 在全綁定圖表中，系列數據點可以通過將數據連接到系列或以代碼隱藏類的方式指出。



事件處理程序

圖表主級別的事件處理程序，可以使用屬性網格進行分配。對于已添加至集合的對象而言，必須通過代碼來分配事件處理程序。





添加至 Blend WPF 項目

在“Projects”選項卡中，選擇“References”。右鍵單擊并選擇“Add reference…”，然后瀏覽，從 c:\program files （x86）\Arction\LightningChart .NET SDK v.8\LibNet4 中搜尋到Arction.WPF.Charting.LightningChartUltimate.dll 文件。

選擇“Assets”選項卡。然后在搜索框中輸入“Lightning”。在搜索結果中會顯示帶有LightningChartUltimate 的行。再將對象拖動到 WPF 窗口中







有關版本更新的最佳方法

圖表屬性數據采用 XAML 存儲。新版本的屬性設置略有不同，會導致 LightningChartUltimate 對象不會出現在設計窗中。隨后需要進行相關的 XAML 修改。XAML 標簽樹可能會非常龐大，并且可能會非常難以進行編輯。

為了便于更新，強烈建議在設計窗中創建圖表對象，設置好其布局，并對齊相關屬性。使用代碼設置其他部分?；蛘邎D表對象也使用代碼創建。



防止圖表模糊

這是 WPF 的一個共同特征，而且與圖表本身無關，但采用 LightningChart 精確渲染后會變得清 晰明顯。



設置圖表父控件 UseLayoutRounding = True ，可以防止圖表看上去模糊不清。雖然圖表在設計窗中可能仍然看上去模糊，但是當運行應用程序后會看的很清晰。父控件例如 Grid, Canvas, DockManager 等



對象模型

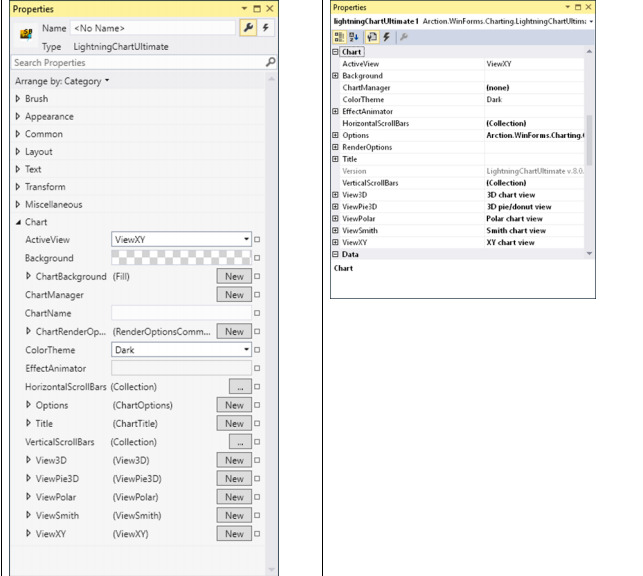

掌握 LightningChart 對象模型的最好方法是使用 Visual Studio 的 Properties editor（屬性編輯器）。

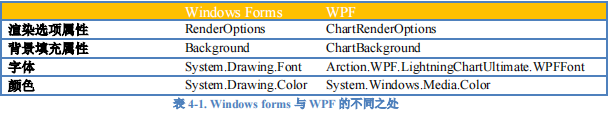

Windows Forms 與 WPF 之間的區別

就 Chart 一級而言，Windows Forms 和 WPF 的屬性樹以及對象模型幾乎是完全相同的。二者主 要不同之處如下；





LightningChart 視圖

LightningChart 的主要視圖如下：

• ViewXY
• View3D
• ViewPie3D
• ViewPolar
• ViewSmith



通過設置 ActiveView 屬性可以對可視化視圖進行更改。默認視圖為 ViewXY。



設置可視化視圖為3D

chart.ActiveView = ActiveView.View3D;



視圖與縮放區域定義

LightningChart 視圖包含了幾個不同的區域，各自反映了不同的信息。這些區域根據視圖的內容可以看做是幾個平面矩形，但無論視圖類型如何，這些定義都是一致的；特別是在縮放操作時，將決定要顯示圖表的哪部分區域。

• ChartArea/ViewArea: 整個區域包含圖表及圖邊距。
• MarginRectangle: MarginRectangle （或 MarginRect）包括圖邊距內部的區域. -GraphArea: 該區域由軸范圍界定。包含主網格及次網格。除非某些數據值超出了軸范圍，否則數據會繪制在這個區域中。
• Background area / circle: 基本上和 GraphArea 一樣。還包含軸范圍與網格之外的圖形部分。
• LabelsArea: 該區域包括圖形及軸標簽。忽略了數據。
• Data: 該區域僅包含數據。由數據的最大與最小值決定。
• DataAndLabelsArea: 結合了 Data 和 LabelsArea 兩個部分。包括了所有的數據、軸、標簽以及標記。
• Border: 一個可自定義的 1 像素寬的矩形，指示出圖邊距的位置。通過禁用/啟用可以顯示或者隱藏。
•  Margins: 圖邊距是圖形區域周圍的空白區域。視圖的大部分內容都填置在圖邊距內，圖邊距外部分都會被剪切掉。
•  ZoomPadding: 該區域是在縮放操作后，圖邊距與另外的預定義區域之間留出的空間。在 ViewXY 視圖中沒有作用。

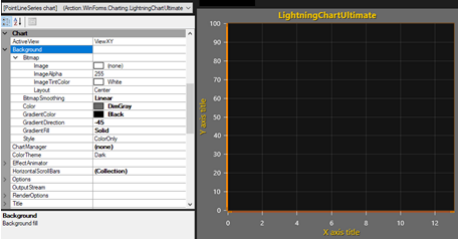

設置背景填充

所有的視圖的背景填充都一樣。

•  在 WinForms 中使用 chart.Background

chart.Background.Color = Color.DarkBlue;

•  在 WPF 中使用 chart.ChartBackground

chart.ChartBackground.Color = Colors.DarkBlue;



背景填充支持以下幾種方式：

• 純色填充。設置 GradientFill = Solid ，然后用 Color 來定義顏色。
• 漸變填充，改 Color 為 GradientColor。設置 GradientFill = Linear / Radial /
• RadialStretched / Cylindrical，用 GradientDirection 來控制漸變方向?yàn)?Linear（線性）或是 Cylindrical（圓柱形 ）。

chart.ChartBackground.GradientFill = GradientFill.Cylindrical;

chart.ChartBackground.GradientColor = Colors.Black;

chart.ChartBackground.GradientDirection = -45;

• 位圖填充，有幾個不同的平鋪和拉伸選項。還支持位圖著色與透明度調節，可設置半透明填充位圖。















設置透明背景

在 WPF 中，可將圖表設置成顯示為透明，這樣在圖表下方的對象可以透過圖表顯示出來。



設置 ChartBackground.Color = #00000000（全透明黑色）

注意！不要設置 ‘Transparent’ （#00FFFFFF）。該設置無法穿透顯示。

WinForms 不支持控件透明背景。



配置外觀/性能設置

ChartRenderOptions （在 WinForms 中為 RenderOptions）包含用于配置外觀和性能的屬性。







DeviceType

// 通過代碼更改渲染設備

chart.ChartRenderOptions.DeviceType = RendererDeviceType.Auto;



Auto 也稱為 AutoPreferD11 選項，此為默認設置。



AutoPreferD9 更傾向于 DirectX9 硬件渲染，并根據可用性依照順序：HW9 -> HW11 -



> SW11 -> SW9 自動選擇設備。當硬件不可用時，則會返回至 WARP（SW11）軟件渲染。



AutoPreferD11 更適合 DirectX11 硬件渲染，并根據可用性依照順序：HW11 -> HW9 -> SW11 -> SW9 自動選擇設備。當硬件不可用時，則會返回至 WARP（SW11）軟件渲染。這可作為一種通用的高性能和最佳外觀設置使用。 比起采用 DirectX9 渲染程序，視覺外觀會更好。



HardwareOnlyD9 僅使用 hardware 9 來進行渲染。



HardwareOnlyD11 僅使用 hardware 11 來進行渲染。



SoftwareOnlyD11 使用 DirectX11 WARP，這與 DirectX9 參考光柵設備相比非?？欤ǖ扔布x項慢）



SoftwareOnlyD9 使用 DirectX9 參考光柵設備（非常慢）



None 如果圖表被隱藏或者在背景中處于非使用狀態，設置 DeviceType 為 None，可以將圖表資源釋放給其他圖表。



GPUPreference

chart.ChartRenderOptions.GPUPreference = GPUPreference.SystemSetting;



適用于帶有雙圖形適配器系統的計算機，主要是帶有集成了低性能 GPU 的 CPU/芯片組和較高性能圖形 GPU（例如 AMD 或者 Nvidia）的筆記本電腦。



SystemSetting 使用在 Windows、AMD 或 Nvidia 控制面板的圖形設置中可選擇的選項。



PreferHighPerformanceGraphics 使用高性能 GPU（若系統中存在）。通常會帶來更佳的新能表現，但能耗較高。



PreferLowPowerGraphics 使用較低性能的集成 GPU（即便系統中安裝有高性能的

GPU）默認情況下，PreferHighPerformanceGraphics 為首選。不要取消此項會獲得最佳的性能。



FontsQuality

chart.ChartRenderOptions.FontsQuality = FontsRenderingQuality.High;



Low 性能最佳，字體邊緣更光滑。仔細選擇字體類型，獲得最合意的外觀效果。



Mid 其性能與 Low 幾乎相似。字體邊緣同樣具有反鋸齒效果。此項為默認設置。

High 外觀最佳，但對性能表現有很大影響。



注意: 出于渲染技術限制，透明背景不適用于采用 High 質量設置的 DirectX 11 渲染，但可適用于 DirectX9 。



AntiAliasLevel

chart.ChartRenderOptions.AntiAliasLevel = 1;

全屏反鋸齒系數。其實用性取決于硬件。值越大，外觀越好，但是性能越差。設置 0 或 1 以達到性能最大化。



WaitForVSync

chart.ChartRenderOptions.WaitForVSync = true;

Copyright Arction Ltd 2009-2019 47

建議: 保持默認值。 啟用后，持續渲染，直到下一次刷新（例如，1/60 秒的下一個倍數）。這只是暫時性建議，例如采用當與外部屏幕捕獲應用程序同步，以防止出現條 帶化，或當屏幕頂部的圖像與屏幕底部不同步時。這可能顯示為中斷的波形數據。在啟用后，特別是在 WPF 中，性能會受到明顯影響



UpdateType

chart.ChartRenderOptions.UpdateType = ChartUpdateTypes.Sync;



Sync （default）: 圖表同步更新。圖表在最后一次 EndUpdate（）調用后更新，或者當設置屬性（或調用一個 method）會改變圖表時更新。屬性的改變（沒有

BeginUpdate…EndUpdate）會引發即時渲染新幀。



Async: 圖表以異步方式更新。圖表在屬性改變后將盡快更新，但是圖表將在隨后的某個的點渲染一個新幀。這也許讓圖表在某些情況下更方便使用。



LimitedFrameRate: 幀率受限于在 FrameRateLimit 屬性中規定的值。0 = 無限制。例如，如果想要最大每秒刷新 10 次，則設置值為 10。這與 Async 選項類似，但會防止在第一個幀之后立即渲染新的幀，如此以來，減少幀率，但節省了系統資源。



注意! 確保在 LimitedFrameRate 和 Async 模式下正確的線程處理。如果異步更新圖表，并且圖表屬性也同時更新，可能會引發沖突，導致圖表或應用程序奔潰。



InvokeRenderingInUIThread

chart.ChartRenderOptions.InvokeRenderingInUIThread = true;



在應用程序中使用后臺時，來自該線程的所有 UI 更新都必須通過 Invoke（在 WinForms中為 Control.Invoke（），在 WPF 中為 Dispatcher.Invoke（））



在啟用后，渲染部分將使用內部調用來處理 UI 線程。



默認值為 False，因?yàn)橐跃€程安全的方式設置屬性和調用方法也應該要注意到，即使啟用了此屬性，也要防止在圖表的內部狀態中發生線程沖突。



HeadlessMode

chart.ChartRenderOptions.HeadlessMode = true;



將此值設置為 True，可以在后臺服務、控制臺應用程序或其他沒有用戶界面的應用程序中使用圖表。



DPI 處理器

默認情況下，WPF 應用程序支持 DPI（Dots Per Inch 每英寸點數），而 WinForms 應用程序不支持。此外，DPIs 還可用以代替像素來測量尺寸大小。LightningChart 不支持 Per-Monitor DPI 感 知，但支持系統感知，這意味著 WPF 應用程序支持 DPI 系統。 在 WinForms 中，默認 DPI 為 72，但若加載了 wpf .dll 文件的話可以忽略，該值會變?yōu)?96。

然而，當移動到具有不同 DPI 設置的另一個屏幕時，LightningChart 不會自動調整大小。要啟用大小調整，需要把 ChartOptions 中的 AllowDPIChangeInduceWindowsResize 屬性設置為 true 。或者，用戶可以注冊到 OnDPIChanged 事件并更改它的 allowWindowResize 屬性。這些在WinForms 不起作用。



// 啟動自動調整大小

chart.Options.AllowDPIChangeInduceWindowResize = true;

// 通過 OnDPIChanged –事件

chart.OnDPIChanged += chart_OnDPIChanged;

private void chart_OnDPIChanged（LightningChartUltimate chart, float dpix, float dpiy, ref bool

allowWindowResize） {

allowWindowResize = true; }



DpiHelper 類

LightningChart 的 DpiHelper 類，包含與 DPI 相關的問題的 helper 類。



DpiAware 聲明系統進程是否被 DPI 感知。但是，目前還無法區分系統感知和 per-monitor 感知。bool isDPIAware = DpiHelper.DpiAware;



DpiXFactor/ DpiYFactor 是屏幕寬度/高度的系統 DPI 的有效縮放系數。該系數說明了在 X/Y 方向上每一個 DPI 有多少個實際像素。



float dpiXFactor = DpiHelper.DpiXFactor;



DipToPx and PxToDip 方法使用系統 DPI 設置將 DIP 轉換為像素，反之亦然。它們可以轉換單個點或像素，也可以轉換矩形的大小和位置值。



double pixelValue = DpiHelper.DipToPx（dipValue）;



反鋸齒

通過 AntiAliasing 屬性可以控制反鋸齒，即根據相關組件通過一個布爾值或 LineAntialias 枚舉設置。對于后者而言，目前有兩個可用的選項：

• LineAntialias.None; 無反鋸齒
• LineAntialias.Normal; 反鋸齒

seriesEventMarker.Symbol.Antialiasing = true; pointLineSeries.LineStyle.AntiAliasing = LineAntialias.Normal;



圖表的 AntiAliasLevel 系數也會影響反鋸齒效果。這一系數基于所選的渲染引擎（DirectX9 和DirectX11）來定義應用的反鋸齒模式。設置反鋸齒級別為 0 或 1，結果是渲染時不應用反鋸齒，即使個別組件的 AntiAliasing 屬性設置為 true 或 LineAntialias.Normal。



通過圖表的渲染選項可以設置 AntiAliasLevel 值：

•  // 反鋸齒系數。值0和1都不會應用反鋸齒。

chart.ChartRenderOptions.AntiAliasLevel = 2;

• 沒有手動設置該值時，AntiAliasLevel 默認為 4。



DirectX 11 反鋸齒

在 DirectX11 中，當用反鋸齒渲染時，有幾個共同的特點應該考慮到:

• 如果設置的值大于 1，那么設置 AntiAliasLevel 值會覆蓋 AntiAliasing 屬性，也就說，即使 AntiAliasing 屬性設置為 false 或者 LineAntialias.None，也會使用反鋸齒來完成渲染。唯一的例外情況是應用 LineOptimization.Hairline（只適用于使用 3D 渲染）。
• LineAntiAliasType 可用于選擇是使用 alpha-blending 反鋸齒（ALAA），還是使用quadrilateral 反鋸齒（QLAA）：



LineAntiAliasingType.ALAA;Alpha-blending 反鋸齒

LineAntiAliasingType.QLAA;Quadrilateral 反鋸齒

chart.ChartRenderOptions.LineAAType2D = LineAntiAliasingType.ALAA;



RasterizerStateDescription 的 IsMultisampleEnabled 和 IsAntialiasedLineEnabled 設置還會以以下方式（只適用于渲染線條 line rendering）影響 QLAA 和 ALAA 渲染：



• 如果 RasterizerStateDescription.IsMultisampleEnabled == true，用 QLAA
• 如果 RasterizerStateDescription.IsMultisampleEnabled == false，用 ALAA
• 如果 RasterizerStateDescription.IsAntialiasedLineEnabled == true，用 ALAA ，這只有在同時 RasterizerStateDescription.IsMultisampleEnabled == false 的時候才有效。



注意！利用 DirectX11 進行 3D 渲染時，除非設置 AntiAliasLevel 值為 0 或 1，否則所有三角線都總是用反鋸齒渲染。
